Esimerkki: Kaavan tiedot

Kaavatunnus haetaan seuraavasti:

<element name="Item">
  <attribute name="Name" value="Label" valuetype="fixed"/>
  <attribute name="Resource" value="LandUsePlanLabel" valuetype="fixed"/>
  <element name="Value" value="LUPlanLabel/Label=LandUsePlan"/>
</element>

Kaavan tiedoista haetaan kaavan työnimi seuraavasti:

<element name="Item">
  <attribute name="Name" value="WorkName" valuetype="fixed"/>
  <attribute name="Resource" value="LandUsePlanWorkName" valuetype="fixed"/>
  <element name="Value" value="LuPlanWorkName"/>
</element>

Kaavan tiedoista haetaan kaavan tila seuraavasti. Palautepalvelun resurssitiedostosta (Template.xml) haetaan palvelussa näytettävä nimi LandUsePlanPlanState-kentälle:

<element name="Item">
  <attribute name="Name" value="PlanState" valuetype="fixed"/>
  <attribute name="Resource" value="LandUsePlanPlanState" valuetype="fixed"/>
  <element name="Value" value="LuPlanState/CodePrint:fi=LUPlanState"/>
  <element name="Value" value="LuPlanState/CodePrint:sv=LUPlanState">
   <attribute name="Language" value="sv" valuetype="fixed"/>
  </element>
<element name="Value" value="LuPlanState/CodePrint:en=LUPlanState">
  <attribute name="Language" value="en" valuetype="fixed"/>
 </element>
</element>

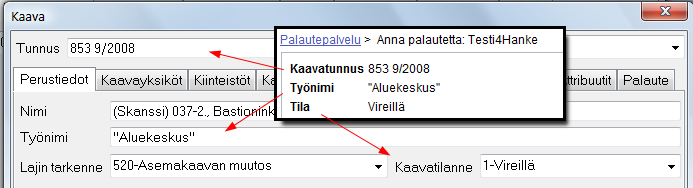

Kaavan tietojen näkyminen palautepalvelussa

Palautepalvelussa julkaistavalle hankkeelle voidaan myös hakea tietoja taulukkomuodossa. Taulukko kaavan käsittelyvaiheesta haettavalle vaiheelle ja vaiheen päivämäärälle määritellään seuraavasti. Ensin määritellään otsikot sarakkeille:

<element name="Group" filltype="block" command="LUPlanPhase[ORDER=-PhaseDate]" repeatelement="false">
 <attribute name="Name" value="Phases" valuetype="fixed"/>
 <attribute name="Type" value="Table" valuetype="fixed"/>
 <attribute name="HeaderResource" value="PlanPhases" valuetype="fixed"/>
 <element name="Header" valuetype="fixed" value="Kaavan vaiheet"/>
 <element name="Header" valuetype="fixed" value="Planens skeden">
    <attribute name="Language" value="sv" valuetype="fixed"/>
 </element>
 <element name="Header" valuetype="fixed" value="Plan phases">
    <attribute name="Language" value="en" valuetype="fixed"/>
 </element>
 <element name="TableHeader" repeatelement="false">
  <element name="Item">
    <attribute name="Resource" value="Phase" valuetype="fixed"/>
  </element>
  <element name="Item">
    <attribute name="Resource" value="PhaseDate" valuetype="fixed"/>
 </element>
</element>

Otsikoiden jälkeen haetaan sisältö jokaiselle taulukon riville:

<element name="GroupContent" filltype="table" command="LUPlanPhase[ORDER=-PhaseDate]" repeatelement="skip">
 <element name="TableRow">
  <element name="Item">
   <attribute name="Name" value="Phase" valuetype="fixed"/>
   <element name="Value" value="Phase/CodePrint:fi=LUPlanPhase"/>
   <element name="Value" value="Phase/CodePrint:sv=LUPlanPhase">
    <attribute name="Language" value="sv" valuetype="fixed"/>
   </element>
   <element name="Value" value="Phase/CodePrint:en=LUPlanPhase">
    <attribute name="Language" value="en" valuetype="fixed"/>
   </element>
  </element>
  <element name="Item">
   <attribute name="Name" value="PhaseDate" valuetype="fixed"/>
   <element name="Value" value="PhaseDate/Date"/>
  </element>
 </element>
</element>

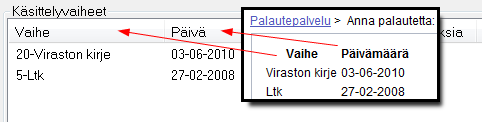

Taulukkomuotoisen tiedon näkyminen palautepalvelussa

Kaavan Trimble Locus -ohjelmassa liitetyt asiakirjat voidaan tuoda näkyviin seuraavasti:

<element name="Group" filltype="table" command="CHECKATTRIBUTES:DOCUMENT.FatDocValue[ORDER=AttributeId]" repeatelement="false">
 <attribute name="Name" value="Links" valuetype="fixed"/>
 <attribute name="Type" value="Link" valuetype="fixed"/>
 <attribute name="HeaderResource" value="LinksAdditionalInfo" valuetype="fixed"/>
 <element name="Item">
  <attribute name="Name" value="AttributeId/AttributeName"/>
  <attribute name="Resource" value="AttributeId/AttributeName"/>
  <element name="Explanation" value="ATTRIBUTEEXPLANATION"/>
  <element name="Value" value="ATTRIBUTEWEBVALUE"/>
 </element>
</element>
