Palvelun tekninen ympäristö

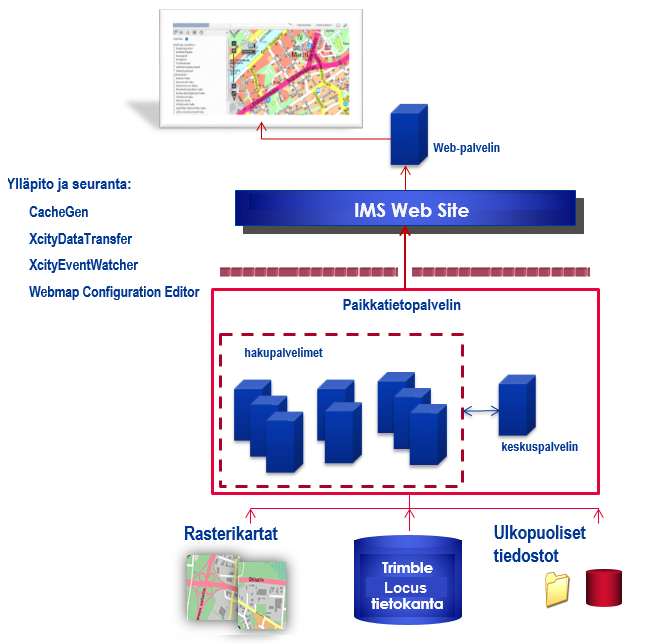

Seuraavassa olemme lyhyesti kuvanneet kuvassa esitettyjä järjestelmän osia.
Paikkatietopalvelin: Paikkatietopalvelin on Trimble Webmap -järjestelmän keskeisin osa, joka toimii tiedonjakelijana ja pitää sisällään tietopalvelun varsinaisen toiminnallisuuden. Paikkatietopalvelin koostuu autentikointipalvelimesta, keskuspalvelimesta ja kaikista hakupalvelimista. Paikkatietopalvelimen ylläpitoon käytetään Webmap Configuration Editor- ja Trimble Webmap Configuration -ylläpitoeditoreita.
  • Internet-karttapalveluun liittyvien hakupalvelinten asetukset on kuvattu kohdassa Palvelun hakupalvelimet.
  • Trimble Webmap -palvelun hakupalvelimet on kuvattu Trimble Webmap Pääkäyttäjän käsikirjassa.
Internet-karttapalveluun liittyvät hakupalvelimet ovat:
  • Hakukonepalvelimet: Hakukonepalvelimet hakevat vapaiden tonttien tiedot hakuaineistosta ja tuovat tiedot käyttäjän selaimeen. Hakukonepalvelimet käsittelevät lisäksi käyttäjien lähettämät päivityspyynnöt (tallentavat päivityspyynnöt osoitettuun hakemistoon ja lähettävät pyyntöihin liittyvät ilmoitukset annettuun sähköpostiosoitteeseen).
  • Perustoimintopalvelimet: Perustoimintopalvelimet hakevat tarvittavat tiedot palveluun liitetyistä hakutiedostoista käyttäjien selaimiin, kun käyttäjät hakevat osoitteita tai muita kohteita palvelun perushakutoiminnoilla.
  • Rasteripalvelimet: Rasteripalvelimet poimivat tarvittavat rasteritiedot rasteroidusta aineistosta ja lähettävät rasterikuvat käyttäjien selaimiin, kun käyttäjät liikkuvat kartalla.
  • Rasterinhallintapalvelimet: Rasterinhallintapalvelimet tarkistavat ja poistavat turhat (käyttäjien selaimiin lähetetyt) rasteritiedostot välimuistista tietyin väliajoin.
Autentikointipalvelin: Autentikointipalvelin hallitsee sisäänkirjauksia ja käyttäjien oikeuksia. Kaikki Internet-karttapalvelun kautta tulevat käyttäjät käyttävät palvelua samalla käyttäjätunnuksella.
Taustakarttapalvelin: Taustakarttapalvelin hallitsee taustakartta- ja kuva-aineiston. Aineisto voi koostua rasteri- ja vektorimuotoisista karttayhdistelmistä.
Rasterointiprosessi: Palvelussa tarvittava kartta-aineisto rasteroidaan teemakohtaisesti ennalta määriteltyjen tarkkuustasojen perusteella. Rasterointi tehdään määrävälein suoritettavalla CacheGen-ohjelmalla.
Web-palvelin: Web-palvelin on organisaatiossa käytössä oleva web-palvelin, joka välittää palvelupyynnöt ja haetun karttainformaation käyttäjien Web-selaimiin.
Web-selain: Käyttäjät käyttävät palvelua web-selaimen avulla. Palvelun käyttöliittymä, toiminnallisuus ja kartta-aineisto näytetään käyttäjälle yhden pääsivun avulla.
